제품 개요

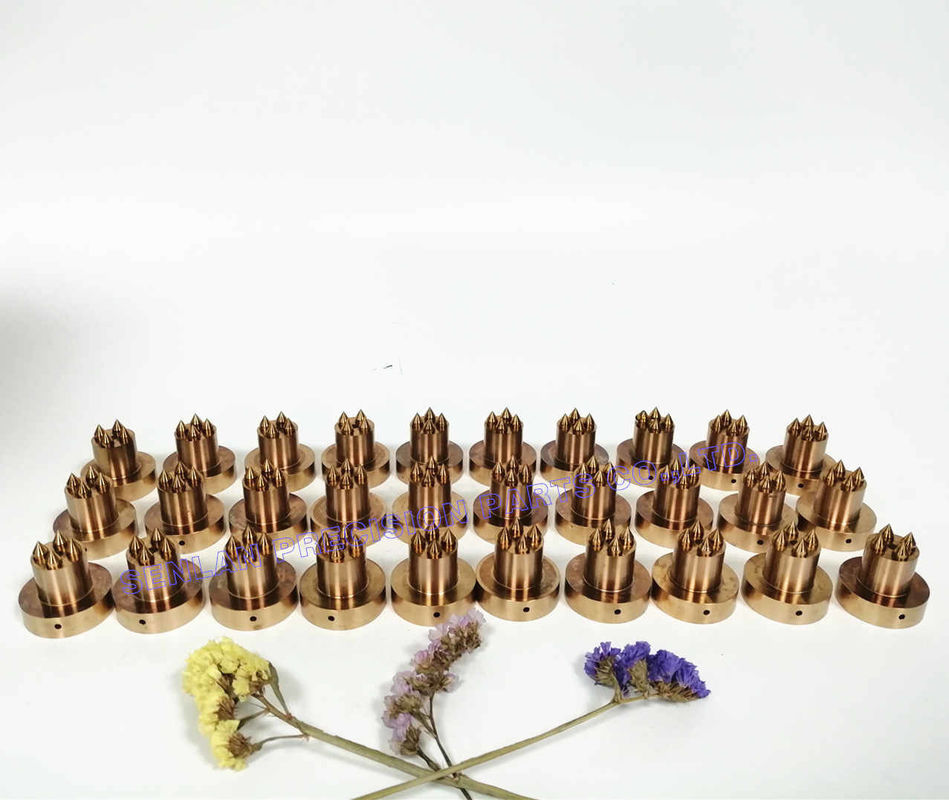

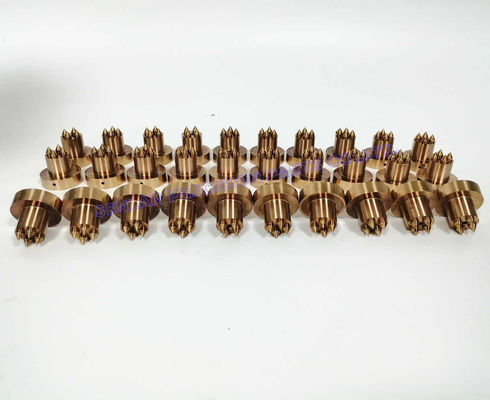

베릴륨 구리(BeCu) 몰드 인서트는 플라스틱 사출 금형에 사용되는 특수 부품으로, 표준 공구강이 효율적으로 냉각되지 않는 부위에서 열을 더 빨리 제거하고 성형 온도를 안정화합니다. BeCu의 높은 열전도율 덕분에 이러한 인서트는 사이클 시간을 단축하고 부품 품질을 개선하며 불균일한 냉각으로 인한 결함을 최소화하는 데 도움이 됩니다.
맞춤형 정밀 금형 부품 제조업체로서 당사는 제어된 가공 정밀도, 적절한 열처리/숙성 조건 선택, 사출 성형 환경에 적합한 표면 마감 처리를 통해 고객 도면에 따라 BeCu 인서트를 생산합니다. BeCu 인서트는 일반적으로 금형 내부의 국소적인 "고온 냉각 구역"으로 사용됩니다. 특히 열이 집중되는 두꺼운 부분, 리브, 보스, 깊은 포켓 및 미려한 표면 주변에 사용됩니다.
제품 설명
베릴륨 구리 인서트는 일반적으로 대상 금형 부위에 설치되어 열 전달을 증가시키고 균일한 부품 냉각을 유지합니다. 강철과 비교할 때 BeCu는 훨씬 높은 열전도율을 제공하여 더 빠른 응고와 더 안정적인 성형을 가능하게 합니다.
성형에서 BeCu 인서트가 해결하는 문제
- 변형, 싱크 마크, 치수 불안정을 유발하는 핫스팟
- 두꺼운 부품 형상 또는 냉각 채널 접근 제한으로 인한 긴 냉각 시간
- 광택, 수축 또는 부품 일관성에 영향을 미치는 국소 온도 변화
일반적인 BeCu 인서트 형태
- 두꺼운 부품용 코어 측 인서트
- 미려한 표면용 캐비티 측 인서트
- 냉각 핀 / 냉각 코어 (설계에 따라 다름)
- 문제 영역 근처에 배치된 작고 탈착 가능한 인서트
BeCu 재료 참고 사항
BeCu 몰드 재료는 일반적으로 등급(일반적으로 AMPCO18 또는 동등품)으로 선택되며 특정 조건(용액 처리 + 시효 경화 또는 석출 경화)으로 공급/가공되어 다음을 균형 있게 조절합니다.
중요: BeCu는 "만능"이 아닙니다. 인서트 배치, 등급, 경도 조건 및 표면 처리는 금형의 기능과 가공되는 수지에 맞춰야 합니다.
응용 분야
BeCu 인서트는 냉각 효율성과 온도 균일성이 중요한 플라스틱 사출 금형에 사용됩니다. 일반적인 금형 측 응용 분야는 다음과 같습니다.
- 두꺼운 벽, 보스 및 깊은 포켓 근처의 핫스팟 냉각 구역
- 싱크 마크 및 변형이 발생하기 쉬운 영역
- 냉각 채널을 충분히 가깝게 배치할 수 없는 영역
- 짧은 사이클 시간 및 대량 생산을 목표로 하는 금형
- 안정적인 온도 제어가 필요한 미려한 표면
귀하의 제품 페이지는 금형 부품에 관한 것이므로 특정 최종 산업/제품을 주장하기보다는 기능적인 금형 사용 사례에 중점을 둡니다.
정밀 및 제조 역량
제조 공정
- 복잡한 형상을 위한 정밀 CNC 선반/밀링
- 설계에 따라 필요한 경우 EDM / 와이어 EDM
- 맞대기 및 기준면을 위한 정밀 연삭
- 기능적 접촉면을 위한 표면 마감
- 선택적 코팅 지원(응용 분야에 따라 다름)
BeCu 인서트의 주요 제어 사항
- 안정적인 조립을 위한 끼워맞춤면 및 기준면의 엄격한 제어
- 열 흐름을 지원하고 응력 집중을 줄이기 위한 인서트 인터페이스의 부드러운 전환
- 고객 도면에 따른 치수 검사
- 밀봉, 차단 또는 미려한 접촉면 손상을 방지하기 위한 적절한 취급
품질 문서
- 치수 검사 보고서 사용 가능
- 재료 인증서 요청 시 제공 가능
- 추적성 및 마킹 옵션(지정된 대로)
빠른 냉각 및 안정적인 성형을 위한 고객 가치
짧은 사이클 시간
개선된 열 전달은 냉각 시간을 단축할 수 있습니다. 이는 사출 성형 사이클의 가장 큰 부분을 차지하는 경우가 많으므로 생산성을 높이고 부품당 비용을 절감하는 데 도움이 됩니다.
더 나은 부품 품질
핫스팟 및 온도 구배를 줄임으로써 BeCu 인서트는 싱크 마크, 변형, 광택 변화 및 일관성 없는 수축과 같은 일반적인 문제를 최소화하는 데 도움이 됩니다.
더 안정적인 생산 창
더 나은 열 제어는 더 넓고 반복 가능한 공정 창을 제공하여 장기 생산에서 일관된 출력을 지원합니다.
전체 금형 재설계 없이 대상 솔루션
BeCu 인서트는 전체 냉각 시스템을 재설계하지 않고도 문제 영역의 성능을 개선하기 위해 전략적으로 사용될 수 있습니다.
견적을 위해 필요한 정보
BeCu 몰드 인서트에 대한 정확한 견적을 위해 다음을 제공해 주십시오.
- 2D 도면 및/또는 3D CAD (STEP/IGES)
- 금형 내 인서트 위치/기능 (코어 측/캐비티 측, 핫스팟 구역 등)
- 선호하는 BeCu 등급(알고 있는 경우) 또는 성능 요구 사항(냉각 우선 순위 대 강도 우선 순위)
- 필요한 경도/조건(지정된 경우)
- 공차 및 중요 치수 (기준면, 끼워맞춤, 차단)
- 표면 마감 요구 사항 (Ra, 연마 수준 또는 접촉면 요구 사항)
- 수량 및 목표 리드 타임
- 특수 참고 사항: 코팅, 마킹, 인증, 검사 형식
등급/조건에 대해 확실하지 않은 경우 수지 유형과 성형 관련 우려 사항(사이클 시간, 싱크, 변형)을 공유해 주십시오. 실용적인 옵션을 추천해 드릴 수 있습니다.
일반 FAQ
Q1: 귀사는 제조업체입니까, 아니면 무역 회사입니까?
당사는 CNC 가공, EDM, 연삭 및 사출 금형 부품 마감 처리를 전문으로 하는 맞춤형 정밀 금형 부품 제조업체입니다.
Q2: 도면 및 공차에 따라 엄격하게 제조할 수 있습니까?
예. 고객의 도면 요구 사항에 따라 제조하며 고객의 기준면/공차 시스템을 따를 수 있습니다.
Q3: 검사 보고서 및 재료 인증서를 제공합니까?
예. 요청 시 검사 보고서 및 재료 인증서를 제공할 수 있습니다.
BeCu 관련 FAQ
Q4: 사출 금형에 베릴륨 구리를 사용하는 이유는 무엇입니까?
BeCu는 주로 높은 열전도율로 인해 핫스팟 영역에서 열을 빠르게 제거하고 냉각 균일성을 개선하는 데 사용됩니다.
Q5: BeCu는 전체 캐비티/코어에 사용됩니까?
일반적으로 그렇지 않습니다. BeCu는 일반적으로 핫스팟 영역에 국소 인서트로 사용됩니다. 전체 BeCu 캐비티는 비용 및 설계 고려 사항으로 인해 덜 일반적입니다.
Q6: BeCu는 공구강보다 더 빨리 마모됩니까?
BeCu는 등급 및 조건에 따라 경화된 공구강보다 부드러울 수 있습니다. 일반적으로 냉각 성능이 우선시되는 곳에 사용되며, 필요한 경우 설계 또는 표면 처리를 통해 마모/접촉면을 관리합니다.
Q7: BeCu에 대한 특별 취급 고려 사항이 있습니까?
예. 가공 및 마감에는 적절한 제어가 필요합니다. 당사는 제어된 공정을 따르며 프로젝트 요구 사항에 따라 문서 요구 사항을 지원할 수 있습니다.
엔지니어링 버전
3D/2D 파일을 보내고 개선하려는 핫스팟 영역을 식별하십시오. BeCu 인서트 배치를 평가하고 냉각 효율성과 안정적인 성형에 중점을 둔 제조 계획을 제공하는 데 도움을 드리겠습니다.
