제품 개요

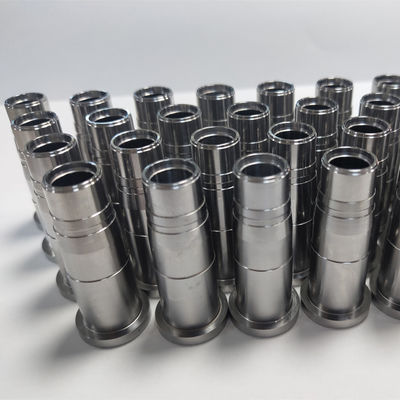

S136 코어 인서트는 고성능 금형 부품으로 플라스틱 캡 사출 금형의 코어 측(가동 측)에 사용됩니다. 캡의 내부 직경, 나사산, 밀봉 영역 및 조립 관련 형상과 같이 캡이 부드럽게 조립되고 안정적으로 밀봉되는지를 직접 결정하는 중요한 내부 특징을 형성합니다.S136 스테인리스 금형강으로 제조된 이 코어 인서트는 우수한 내식성, 뛰어난 연마성 및 안정적인 열처리 성능을 결합하여 캡 금형에 일반적으로 선택됩니다. 이는 금형이 장기간 생산 주기를 실행하거나 습한 환경에 노출되거나 빈번한 세척이 필요한 경우 중요합니다.맞춤형 정밀 금형 부품 제조업체로서 당사는 데이터, 동심도, 표면 마감 및 공차 제어를 엄격하게 준수하여 고객 도면에 따라 S136 코어 인서트를 가공하며, 신규 금형 제작 및 교체용 코어 모두를 지원합니다.제품 설명코어 인서트(코어)는 사출 금형의 수형 성형 부품입니다. 플라스틱 캡 금형에서 코어는 기능 치수 및 밀봉 성능을 정의하기 때문에 특히 중요합니다.
캡 금형에서 코어 인서트가 일반적으로 형성하는 것내벽 및 내부 직경(ID)나사산 / 베이요닛 특징(캡 설계에 따라 다름)밀봉 랜드 및 접촉 표면
스냅핏 구조 및 고정 특징이젝션 관련 형상 인터페이스(코어 시스템에 설계된 경우)
코어 인서트에 S136을 사용하는 이유
S136은 내식성과 표면 안정성이 중요한 성형 환경에 널리 사용되는 스테인리스 금형강입니다. 고객이 S136을 선택하는 일반적인 이유는 다음과 같습니다.녹/부식에 대한 저항성습기, 냉각수 조건 및 세척 화학 물질로부터
우수한 연마성
- 부드러운 표면과 안정적인 이형을 위해
- 안정적인 경도 잠재력적절한 열처리 후, 긴 서비스 수명 지원
- 참고: 정확한 경도 및 마감 수준은 부품 형상 및 금형 작동 조건에 따라 고객 사양에 맞춰 생산됩니다.
- 응용 분야
- 이 부품은 플라스틱 캡 사출 금형에서 다중 캐비티 또는 단일 캐비티 시스템의 코어 인서트로 사용됩니다.일반적인 사용 시나리오:
스테인리스 코어가 필요한 신규 캡 금형 프로젝트
유지 보수 또는 손상 복구를 위한 교체용 코어
- 조립, 밀봉 또는 사이클 안정성을 개선하기 위한 코어 재설계(캡 형상은 프로젝트별로 매우 다양하므로 "플라스틱 캡" 외의 특정 최종 제품을 주장하기보다는 금형 기능에 중점을 둡니다.)
- 정밀 및 제조 역량캡 코어는 치수 정확도와 표면 품질 모두에서 엄격한 제어가 필요하며, 특히 나사산 및 밀봉 영역의 경우 더욱 그렇습니다.
- 제조 공정정밀 CNC 선반 및 밀링
중요 OD/ID 및 데이터 표면 연삭
특수 형상용 EDM / 와이어 EDM (필요한 경우)
열처리 조정 (진공 경화 + 템퍼링, 사양에 따름)기능 영역 연마 / 미세 마감캡 코어의 일반적인 중요 제어 항목동심도 및 런아웃성형 표면과 위치 데이터 간
나사산 프로파일 정확도
- (나사산이 있는 캡 코어의 경우)
- 표면 마감
- 일관된 밀봉 및 쉬운 이형을 지원하기 위한 밀봉 랜드에서
반복 가능한 조립
금형 베이스 또는 코어 플레이트에 (상호 교환성)
검사 및 문서화
치수 검사 보고서 제공 가능
- 재료 인증서 요청 시 제공 가능
- 마킹 및 추적성 옵션 (지정된 대로)
- 캡 금형 코어 성능에 대한 고객 가치
- 안정적인 밀봉 및 조립
- 캡 생산에서 코어 형상의 작은 편차는 조립 문제, 누출 또는 일관되지 않은 토크를 유발할 수 있습니다. 정밀 S136 코어는 장기간 생산에서도 안정적인 밀봉과 일관된 조립을 유지하는 데 도움이 됩니다.
습하거나 부식성이 있는 환경에서 더 긴 서비스 수명
- S136의 내식성은 녹 관련 표면 결함 및 유지 보수 빈도를 줄이는 데 도움이 되어 금형 가동 시간을 연장하고 더 깨끗한 생산을 지원합니다.안정적인 부품 이형 및 표면 품질
- 적절하게 마감된 코어 표면은 이형 거동을 개선하고 일관된 부품 외관을 유지하는 데 도움이 되어 계획되지 않은 중단 및 불량품을 줄입니다.교체 가능한 코어를 통한 빠른 유지 보수
- 코어 인서트는 전체 금형 블록을 재작업하는 대신 대상 교체를 허용하여 다운타임 및 유지 보수 비용을 줄입니다.견적을 위해 필요한 정보
- S136 코어 인서트를 정확하게 견적하려면 다음을 제공해 주십시오:3D CAD (STEP/IGES) + 공차가 포함된 2D 도면
확인된 재료: S136 (또는 허용 가능한 동등품, 있는 경우)
- 열처리 요구 사항: 목표 경도 (지정된 경우)
- 성형 영역의 표면 마감/연마 요구 사항
- 중요 치수 목록 (나사산, 밀봉 영역, 주요 ID/OD)
조립 세부 정보: 위치 직경, 숄더, 고정 방법, 데이터 참조
수량 및 희망 납기
검사/문서 요구 사항 (FAI, CMM 보고서 형식, 추적성)기존 코어를 교체하는 경우, 원본 도면 (또는 맞물리는 부품 치수)을 제공하면 완벽하게 호환되는 조립을 보장하는 데 도움이 됩니다.일반 FAQ
Q1: 고객 도면에 따라 제조합니까?
예. 당사는 맞춤형 정밀 금형 부품 제조업체로서 귀하의 도면, 공차 및 데이터 정의에 따라 엄격하게 생산합니다.Q2: 검사 보고서 및 재료 인증서를 제공할 수 있습니까?예. 요청 시 치수 검사 보고서 및 재료 인증서를 제공할 수 있습니다.
Q3: 긴급 납기를 지원할 수 있습니까?
형상, 열처리 경로 및 필요한 검사 범위에 따라 신속한 생산을 평가할 수 있습니다.
캡 코어 관련 FAQ
Q4: 420 또는 1.2083 대신 S136을 선택하는 이유는 무엇입니까?
S136은 우수한 내식성과 뛰어난 연마성으로 인해 일반적으로 선택됩니다. 최적의 선택은 환경, 마감 요구 사항 및 수명 기대치에 따라 달라집니다. 귀하의 조건을 공유해 주시면 그에 따라 추천해 드릴 수 있습니다.
Q5: 캡 코어에서 가장 높은 정밀도가 필요한 영역은 어디입니까?
- 일반적으로 밀봉 랜드, 나사산 프로파일 및 위치 데이터가 가장 중요합니다. 이는 밀봉, 조립 토크 및 상호 교환성에 영향을 미치기 때문입니다.Q6: 일관된 일치도를 가진 다중 캐비티 세트를 만들 수 있습니까?예. 당사는 캐비티 간 일관성을 제어하는 코어 세트를 제조하고 주요 치수에 대한 검사 데이터를 제공할 수 있습니다.플라스틱 캡 사출 금형용 S136 정밀 코어 인서트의 신뢰할 수 있는 공급업체가 필요하십니까?
- STEP/2D 도면, 공차 요구 사항 및 목표 경도/마감 상태를 보내주시면 신속하게 명확한 견적, 납기 및 품질 문서 옵션으로 회신해 드리겠습니다.
