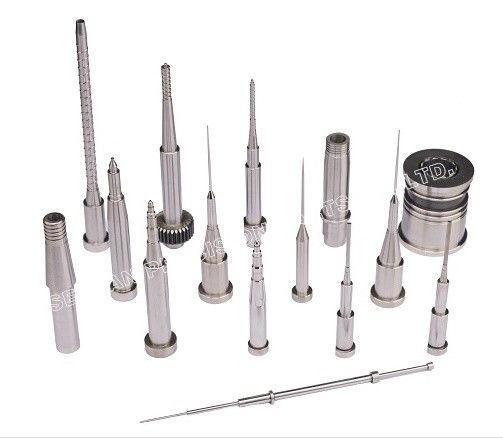

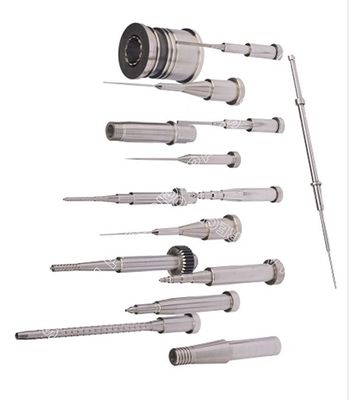

Stavax 코어 및 이젝터 핀 (플라스틱 사출 금형용)
Stavax 코어 핀과 이젝터 핀은 플라스틱 사출 금형에 사용되는 정밀 금형 부품으로, 내식성, 표면 안정성 및 일관된 이젝션 성능이 요구되는 경우에 사용됩니다. Stavax®는 프리미엄 스테인리스 금형강(일반적으로 S136 / 1.2083 스테인리스 등급)으로, 깨끗한 표면을 유지하고 습한 환경이나 자주 세척해야 하는 금형에서 녹을 방지하는 능력으로 잘 알려져 있습니다.
당사는 고객 도면에 따라 맞춤형 Stavax 코어 핀, 코어 핀 어셈블리, 이젝터 핀, 스텝 이젝터 및 핀 세트를 제조합니다. 이러한 핀은 종종 길고 가는 형상과 엄격한 공차 요구 사항을 수반합니다. 특히 성형 팁, 밀봉 랜드 및 가이드 직경에서 그렇습니다. 따라서 당사는 제어된 가공, 직진도 관리 및 신뢰할 수 있는 검사에 중점을 둡니다.
SEO 키워드: Stavax 코어 핀, Stavax 이젝터 핀, 스테인리스 금형 핀, 정밀 코어 핀, 맞춤형 이젝터 핀, 사출 금형 핀 부품.
제품 설명
코어 핀과 이젝터 핀은 비슷해 보일 수 있지만 사출 금형 내부에서 다른 기능을 수행합니다:
코어 핀 (성형 핀)
코어 핀은 구멍, 보어, 얇은 채널 및 정밀 내부 디테일과 같은 성형 부품의 내부 형상을 형성합니다. 금형 결함을 방지하고 반복 가능한 부품 치수를 보장하기 위해 정확한 형상과 표면 품질을 유지해야 합니다.
이젝터 핀 (이젝션 핀)
이젝터 핀은 냉각 후 코어 측에서 성형 부품을 밀어냅니다. 이들의 성능은 사이클 안정성, 부품 변형 위험 및 외관 마킹에 영향을 미칩니다. 적절한 핀 끼움과 표면 마감은 달라붙음, 긁힘 및 비정상적인 마모를 방지하는 데 도움이 됩니다.
핀에 Stavax를 사용하는 이유
핀 표면이 장기간 사용 시 깨끗하고 안정적으로 유지되어야 하는 경우, 특히 부식이나 표면 산화로 인해 달라붙음이나 표면 결함이 발생할 수 있는 환경에서는 Stavax가 지정됩니다. 일반적인 이유는 다음과 같습니다:
- 비스테인리스 공구강 대비 우수한 내식성
- 일관된 이젝션 동작을 위한 우수한 표면 안정성실용적인 작업 경도를 달성하기 위한 신뢰할 수 있는 열처리 응답
- 기능성 핀 표면을 위한 우수한 마감 능력
- 핀은 기능성 부품입니다. 최종 설계, 경도 및 마감은 금형의 이젝션 시스템, 수지 및 생산 조건과 일치해야 합니다. 당사는 귀하의 도면 및 요구 사항에 따라 제조합니다.
응용 분야
Stavax 코어 및 이젝터 핀은 다음을 위한
플라스틱 사출 금형에 사용됩니다:코어 핀을 사용한 내부 디테일 성형
- 이젝터 핀을 사용한 안정적이고 반복 가능한 이젝션일관성이 요구되는 다중 캐비티 금형용 핀 세트
- 금형 유지 보수 및 개조용 교체 핀스테인리스 핀이 녹 관련 문제를 줄이는 습한 환경에서 작동하거나 자주 세척이 필요한 금형
- 정밀도 및 제조 능력
- 핀 유형 부품은 직진도, 흔들림 및 팁 정확도에 민감합니다. 당사는 가는 정밀 부품을 위해 설계된 공정과 제어를 사용하여 핀을 제조합니다.
- 제조 공정
정밀 CNC 선삭 및 마이크로 피처 가공
직경, 가이드 섹션 및 중요 끼움부 연삭
스텝, 테이퍼 또는 프로파일 피처용 팁 성형
- 열처리 조정 (지정된 경도 기준)
- 슬라이딩 및 접촉 표면용 표면 마감 / 연마
- 코어 및 이젝터 핀에 대한 일반적인 제어
- 직진도
- 긴 핀의 바인딩 및 불균일한 이젝션 감소를 위한 제어
직경 공차
- 및 끼움 제어 (가이드 섹션 대 부싱/플레이트)스텝 설계의 동심도/흔들림 제어
- 긁힘 및 달라붙음 감소를 위한 표면 마감 관리외관 마킹 및 부품 손상 최소화를 위한 팁 형상 검증
- 검사 및 문서화요청 시 치수 검사 보고서 제공 가능
- 재료 인증서 및 열처리 기록 (요청 시)
- 핀 세트 관리를 위한 부품 마킹/추적성 옵션
고객 가치
- 더 안정적인 이젝션, 생산 중단 감소
- – 정확한 핀 끼움과 부드러운 표면은 달라붙음, 불균일한 이젝션 및 사이클 불안정성을 줄입니다.
- 녹 관련 결함 위험 감소
– Stavax 스테인리스 성능은 핀 고착, 표면 마킹 또는 예상치 못한 유지 보수를 유발할 수 있는 부식을 방지하는 데 도움이 됩니다.
- 마모 감소 및 반복성 향상– 적절한 경도와 마감은 긁힘을 최소화하고 핀 수명을 연장하는 데 도움이 됩니다. 특히 고사이클 금형의 경우 그렇습니다.
- 다중 캐비티 금형에 대한 일관된 결과– 제어된 편차를 가진 일치하는 핀 세트는 캐비티 간 일관성과 예측 가능한 성능을 유지하는 데 도움이 됩니다.
- 견적을 위한 필요 사항Stavax 코어 및 이젝터 핀의 정확한 견적을 위해 다음을 제공해 주십시오:
- 3D CAD (STEP/IGES) 및/또는 2D 도면 (PDF/DWG)핀 유형: 코어 핀, 이젝터 핀, 스텝 이젝터, 슬리브 이젝터 (해당되는 경우)
재료 요구 사항:
Stavax
- (허용되는 동등품이 있는 경우 확인)
- 목표 경도 및 열처리 사양
- 중요 공차 (직경, 직진도, 흔들림, 팁 치수)표면 마감 요구 사항 (특히 슬라이딩/가이드 섹션의 경우)수량 (단일 부품 또는 일치하는 세트) 및 리드 타임
- 검사/문서 요구 사항 (FAI, CMM 보고서 형식, 추적성)
- 기존 핀을 교체하는 경우, 맞는 구멍/부싱 치수를 공유하면 올바른 끼움이 보장됩니다.
- 자주 묻는 질문
- 제조업체입니까, 아니면 무역 회사입니까?
- 당사는 CNC 가공, 연삭, EDM (필요한 경우) 및 마감으로 부품을 생산하는 맞춤형 정밀 금형 부품 제조업체입니다.
도면 및 공차에 엄격하게 맞춰 제조합니까?
예. 당사는 귀하의 도면, GD&T 및 데이텀 참조에 따라 생산합니다. 공차가 지정되지 않은 경우 승인을 위해 실용적인 공차 계획을 제안할 수 있습니다.
검사 보고서 및 재료 인증서를 제공할 수 있습니까?
예. 검사 보고서 및 재료/열처리 인증서는 요청 시 제공됩니다.
핀 관련 질문
코어 핀과 이젝터 핀의 차이점은 무엇입니까?
코어 핀은 부품 형상 (내부 피처)을 형성합니다. 이젝터 핀은 냉각 후 성형 부품을 밀어냅니다. 이들은 다른 팁 형상, 끼움 및 표면 마감 고려 사항을 요구합니다.
핀이 자주 달라붙거나 빨리 마모되는 이유는 무엇입니까?
일반적인 원인으로는 직진도 불량, 잘못된 끼움 간극, 거친 표면 마감, 부적절한 경도 또는 핀 표면의 부식/산화가 있습니다. 스테인리스 핀 재료와 제어된 마감은 이러한 위험을 줄일 수 있습니다.
다중 캐비티 금형용 일치하는 핀 세트를 공급할 수 있습니까?
예. 당사는 제어된 치수 편차를 가진 핀 세트를 제조하고 주요 치수에 대한 검사 데이터를 제공할 수 있습니다.
도면을 보내고 중요 핀 끼움 (가이드 직경, 간극, 직진도, 팁 형상)을 지정하십시오. 당사는 제조 가능성을 검토하고 안정적인 금형 성능에 최적화된 Stavax 코어 및 이젝터 핀에 대한 생산 계획을 제공할 것입니다.
