PET 프리폼 금형은 고도로 설계된 코어 및 슬리브 시스템에 의존하여 프리폼의 내부 형상, 넥 피니시 및 중요 밀봉 표면을 형성합니다. 이 기능은 다운스트림 블로우 성형 성능, 병 밀봉 및 라인 안정성에 직접적인 영향을 미칩니다.
제품 개요
당사의 도면(STEP/2D), 캐비티 수, 재료/열처리 요구 사항 및 배송 일정은 고강도 및 고주기 애플리케이션을 위한 정밀 금형 부품으로 제조됩니다. 일반적인 세트에는 프리폼 코어, 캐비티 측 슬리브/넥 링 인터페이스 및 프리폼 ID, 넥 피니시 세부 정보 및 동심도를 제어하는 관련 정밀 부품이 포함됩니다. 당사는 맞춤, 런아웃, 표면 마감 및 열 안정성에 대한 엄격한 제어를 통해 고객 도면에 따라 이러한 부품을 가공하며, 신규 프리폼 금형 및 교체 툴링을 모두 지원합니다.
이것은 일반적인 사출 툴링이 아닙니다. 프리폼 툴링은 고압 사출, 장기 생산 실행 및 엄격한 치수 요구 사항을 견뎌야 하며, 특히 넥 피니시에서는 작은 변동이라도 누출 또는 캡핑 문제를 일으킬 수 있습니다.
제품 설명
PET 프리폼 금형에서 코어는 프리폼의 내부 기능을 형성하고, 슬리브 및 넥 관련 부품은 외부 넥 피니시 및 기능적 밀봉/캡핑 형상을 지원합니다. 이 시스템은 열 순환 및 고압 사출 하에서 정밀한 정렬을 유지해야 합니다.
이러한 부품이 일반적으로 제어하는 항목
- 프리폼 내부 직경(ID) 및 벽 분포 영향
- 넥 피니시 형상(나사산, 지지 링 영역, 밀봉 표면)
- 동심도 및 런아웃넥 피니시와 본체 간
- 표면 품질투명도, 흐름 자국 및 이형 안정성에 영향
- 치수 검사 보고서(요청 시 CMM/측정 보고서)고강도 생산에서의 빠른 유지 보수

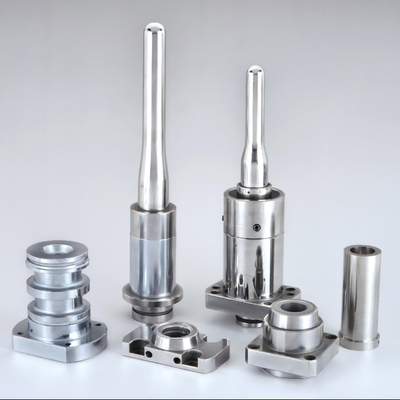

코어 및 슬리브 세트의 일반적인 부품 유형
- 프리폼 코어(코어 핀 / 코어 로드 어셈블리)
- 슬리브 / 코어 슬리브(금형 아키텍처에 따라 다름)
- 넥 피니시 툴링 인터페이스(예: 넥 링 / 설계에 따른 지지 부품)
- 부싱, 리테이너 및 정밀 결합 부품(프로젝트별)
재료 옵션(PET 프리폼 툴링의 일반적인 경우)
선택은 캐비티 수, 수지 조건, 냉각 전략 및 필요한 서비스 수명에 따라 달라집니다.
- 부식 저항 및 연마 안정성을 위한 고품질 스테인리스 금형강
마모 구역 및 장기 주기 내구성을 위한
- 경화 공구강
국부 구역의
- 고 열전도성 재료(설계에 따라 다름)
마모 및 이형이 우선시되는 경우 표면 처리/코팅을 사용할 수 있습니다.
-
당사는 귀하의 도면 및 금형 표준에 따라 제조합니다. 재료 및 열처리는 사양에 맞게 제작하거나 귀하의 작동 조건에 따라 제안할 수 있습니다.
응용 분야
PET 프리폼 사출 금형
- (단일 캐비티부터 고강도 시스템까지)음료, 물, 식용유 및 기타 PET 용기 라인을 위한 프리폼 툴링(프로젝트별)
- 유지 보수, 마모 복구 및 성능 업그레이드를 위한 교체 툴링
- 정밀도 및 제조 역량
PET 프리폼 툴링은 정렬 및 표면 무결성에 매우 민감합니다. 당사는 생산 안정성에 직접적인 영향을 미치는 제조 제어에 중점을 둡니다.
제조 공정
동축 및 프로파일 기능을 위한 정밀 CNC 선반/밀링
- 중요한 맞춤 및 밀봉 구역을 위한 고정밀 연삭
- 특수 형상을 위한 EDM / 와이어 EDM(필요한 경우)
- 경도 및 안정성을 위한 제어된 열처리 조정
- 기능 및 외관 표면을 위한 연마 / 미세 마감
- 다중 세트 주문을 위한 조립 매칭 및 일관성 제어
- 주요 정밀 제어(프리폼 중요)
동심도 / 런아웃 제어
- 형성 표면과 위치 기준점 간맞춤 공차
- 슬리브-코어 인터페이스(열 순환 하에서 안정적)넥 피니시 세부 정확도
- (나사산 + 밀봉 표면)안정적인 이형 및 일관된 투명도를 지원하는 표면 마감 품질
- 생산에서의 빠른 유지 보수를 위한 상호 교환성검사 및 문서화
- 치수 검사 보고서(요청 시 CMM/측정 보고서)재료 인증서 및 열처리 기록(요청 시)
세트 관리를 위한 일련 번호 마킹 및 추적성 옵션
- PET 프리폼 생산 안정성을 위한 고객 가치
- 일관된 넥 피니시 = 안정적인 밀봉 및 캡핑
-
넥 피니시는 프리폼의 가장 기능적인 영역입니다. 정밀 코어 및 슬리브 부품은 안정적인
나사산 결합, 밀봉 성능 및 캡 토크 일관성
을 지원합니다.
더 나은 동심도 = 더 안정적인 블로우 성형
나쁜 동심도는 블로우 성형에서 불균일한 재료 분포를 초래할 수 있습니다. 정확한 툴링은 중심 정렬
을 유지하는 데 도움이 되어 더 나은 병 품질과 공정 안정성을 지원합니다.
고주기 조건 하에서의 긴 툴 수명
프리폼 라인은 길고 빠르게 실행됩니다. 적절한 재료 선택, 열처리 및 제어된 맞춤은 마모를 줄이고 서비스 간격을 연장합니다.
교체 가능한 매칭 부품으로 더 빠른 유지 보수
코어 및 슬리브 시스템은 더 빠른 교체 및 가동 중단 시간 감소를 가능하게 합니다. 이는 특히 고강도 생산에서 중요합니다.
견적을 위한 필요 사항
PET 프리폼 코어 및 슬리브 부품의 정확한 견적을 위해 다음을 제공해 주십시오.
3D CAD(STEP/IGES)
+
2D 도면
- (GD&T/공차 포함)부품 목록: 코어, 슬리브, 넥 관련 부품, 리테이너 등재료 요구 사항(또는 당사가 추천할 수 있도록 작동 조건)목표 경도 및 열처리 요구 사항
- 표면 마감 / 연마 요구 사항(특히 넥 피니시 및 밀봉 구역)
- 중요 치수 목록(넥 피니시, 나사산 프로파일, 기준점, 맞춤)
- 금형 표준/시스템 참조(해당되는 경우)
- 수량(세트 수 / 캐비티 수) 및 리드 타임
- 검사 요구 사항(FAI, CMM 보고서, 추적성 마킹)
-
기존 툴링을 교체하는 경우, 원본 도면 및 금형 인터페이스 치수를 공유하면 즉시 호환성을 보장하는 데 도움이 됩니다.
- 자주 묻는 질문
- Q1: 고객 도면 및 표준에 따라 제조하십니까?
예. 당사는 맞춤형 정밀 금형 부품 제조업체이며 귀하의 도면, 공차 및 기준점 참조에 따라 엄격하게 생산합니다.
Q2: 검사 보고서 및 인증서를 제공할 수 있습니까?
예. 요청 시 치수 검사 보고서 및 재료/열처리 인증서를 제공할 수 있습니다.
Q3: 다중 캐비티 금형을 위한 매칭 세트를 지원할 수 있습니까?
예. 제어된 일관성을 갖춘 여러 세트를 제조하고 주요 치수에 대한 검사 데이터를 제공할 수 있습니다.
Q4: 프리폼 금형에서 코어 및 슬리브 공차가 왜 그렇게 중요합니까?
작은 편차라도 넥 피니시 정확도, 밀봉 성능, 동심도 및 다운스트림 블로우 성형 안정성에 영향을 미쳐 불량 또는 라인 문제를 초래할 수 있기 때문입니다.
Q5: 일반적으로 가장 중요한 표면은 무엇입니까?
일반적으로
넥 피니시(나사산 + 밀봉 구역)
, 위치 기준점 및 슬리브-코어 결합 맞춤은 캡핑 성능 및 정렬에 직접적인 영향을 미치기 때문에 가장 중요합니다.
Q6: 기존 금형과 호환되는 교체 부품을 제조할 수 있습니까?예. 도면(또는 측정된 인터페이스 데이터)을 통해 즉시 장착 및 안정적인 생산 성능을 위해 설계된 교체 부품을 생산할 수 있습니다.
PET 프리폼 코어 및 슬리브 부품
의 신뢰할 수 있는 공급업체를 찾고 계십니까?
도면(STEP/2D), 캐비티 수, 재료/열처리 요구 사항 및 배송 일정을 보내주십시오. 명확한 견적, 리드 타임 및 사용 가능한 품질 문서(검사 보고서, 재료 인증서, 추적성 옵션)로 신속하게 회신해 드리겠습니다.
