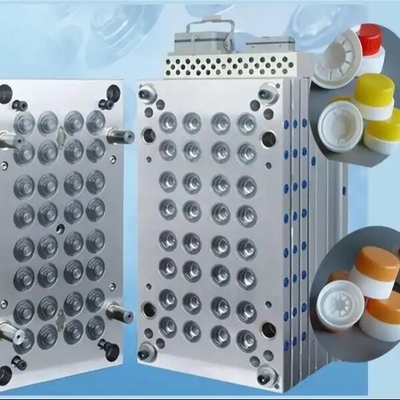

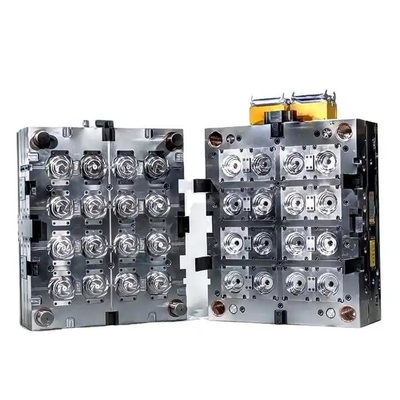

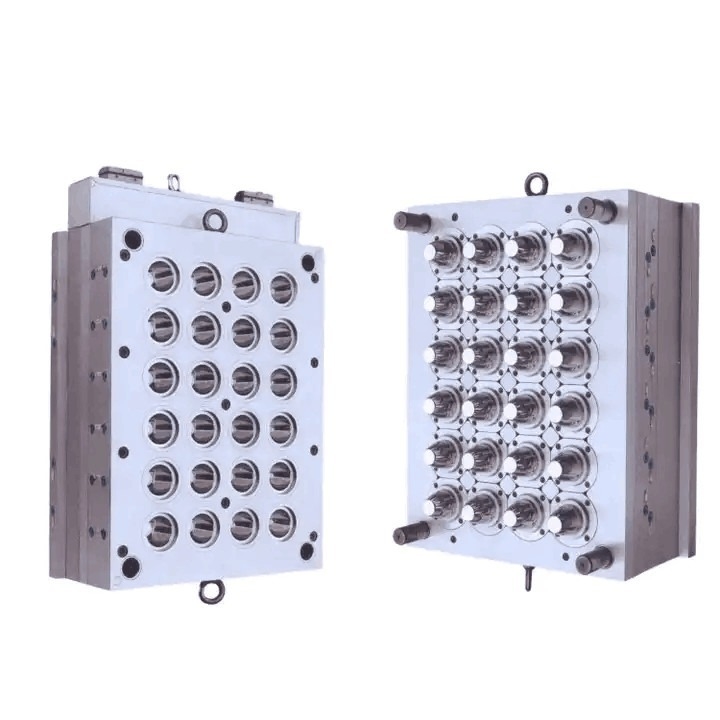

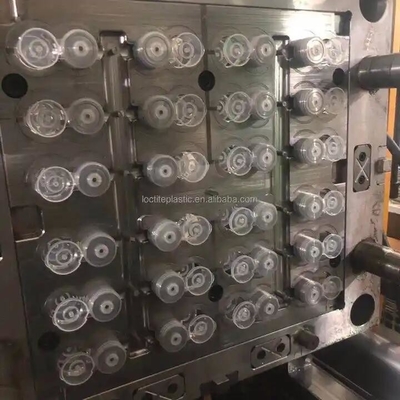

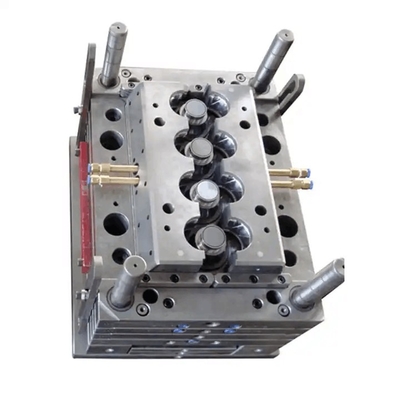

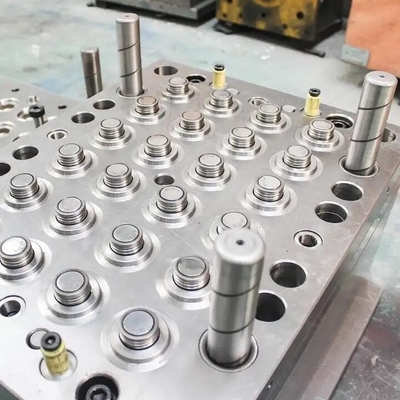

핫 러너 플라스틱 주입 폼 컵 캡 포장 에코 친화적

다중 캐비티 친환경 포장 캡 툴링

제품 개요

당사는 병뚜껑용 핫 러너 플라스틱 사출 성형 금형을 전문으로 하며,포장 산업의 고속, 다중 캐비티 생산을 위해 설계되었습니다.병뚜껑 사출 금형은 다음을 요구합니다:

안정적인 고주기 성능

• 균형 잡힌 캐비티 간 일관성

• 효율적인 핫 러너 온도 제어

• 연속 생산 하에서의 긴 금형 수명

• 당사의 병뚜껑 금형은 음료, 식품, 화장품 및 가정용 포장 응용 분야에 널리 사용되며 PP 및 PE와 같은 친환경 및 재활용 가능한 플라스틱 재료를 지원합니다.

응용 산업

이 핫 러너 병뚜껑 사출 금형은 일반적으로 다음 분야에 사용됩니다:

음료 포장 (물, 주스, 탄산음료)

• 식품 용기 캡

• 화장품 병 마개

• 가정용 화학 제품 포장

• 제약 포장

• 이러한 산업에서는 높은 생산 효율성과 반복성이 필수적입니다.

주요 엔지니어링 초점

병뚜껑 금형은 고속 및 대량 조건에서 작동합니다.

주요 엔지니어링 과제는 유동 균형, 캐비티 일관성 및 내구성을 포함합니다.
1) 핫 러너 시스템 안정성안정적인 핫 러너 시스템은 다음을 보장합니다:각 캐비티로의 균일한 용융물 유동

재료 낭비 감소

짧은 사이클 시간

• 낮은 에너지 소비

• 정밀한 온도 제어는 재료 열화를 방지하고 캡 품질의 일관성을 향상시킵니다.

• 2) 다중 캐비티 균형

• 병뚜껑 금형은 일반적으로 다중 캐비티 구성으로 설계됩니다.

균형 잡힌 러너 레이아웃

캐비티 간 균일한 충진

제어된 치수 공차

• 캡 간 무게 변화 감소

• 캐비티 일관성은 밀봉 성능 및 조립 신뢰성에 직접적인 영향을 미칩니다.

• 3) 고속 생산 내구성

• 병뚜껑 생산은 종종 24시간 연중무휴로 운영됩니다.

내마모성 금형 재료

경화된 코어 및 캐비티 인서트

최적화된 냉각 시스템

• 안정적인 이젝터 메커니즘

• 금형 구조는 장기간의 고주기 작동을 위해 설계되었습니다.

• 4) 친환경 재료 호환성

• 현대 포장은 재활용 가능한 재료를 요구합니다.

PP / PE 및 기타 재활용 가능한 플라스틱에 적합

경량 캡 구조의 안정적인 성형

재료 두께 감소 설계 지원

• 친환경 포장 트렌드는 정밀한 금형 엔지니어링을 요구합니다.

• 금형 사양

• 금형 유형: 핫 러너 병뚜껑 사출 금형

플라스틱 재료: PP / PE / ABS / PC / PVC / TPE / TPU

러너 시스템: 핫 러너 또는 콜드 러너

• 캐비티: 단일 또는 다중 캐비티

• 금형 강재: 45# / 50# / P20 / 718 / 2738 / NAK80 / S136

• 금형 베이스: LKM / HASCO / DME

• 금형 수명: 300,000 ~ 500,000 샷 (요청 시 더 긴 수명 가능)

• 표면 처리: 연마 / 질감 / 도금 / 인쇄

• 공차: 0.02 ~ 0.05 mm

• 제조 역량

• 최대 금형 크기: 2500 × 2000 × 1500 mm

• 가공 정밀도: ±0.005 mm

사출 정밀도: ±0.03 mm

• 리드 타임: 캐비티 수 및 복잡성에 따라 25~45일

• 사내 정밀 장비에는 다음이 포함됩니다:

• CNC 머시닝 센터

• EDM 및 미러 EDM

와이어 커팅 머신

• 좌표 측정기 (CMM)

• 각 금형은 배송 전에 치수 검사 및 시험 성형을 거칩니다.

• 생산 워크플로우

• 제품 데이터 및 캡 구조 검토

캐비티 레이아웃 및 핫 러너 설계

금형 구조 확인

1. 정밀 가공 및 열처리

2. 조립 및 피팅

3. 금형 시험 및 사이클 최적화

4. 최종 검사 및 출하

5. 이 구조화된 워크플로우는 대량 생산에서 안정적인 성능을 보장합니다.

6. 당사의 병뚜껑 금형 솔루션을 선택해야 하는 이유

7. 고속 캡 금형 제조 경험

다중 캐비티 정밀 엔지니어링 역량

안정적인 핫 러너 시스템 통합

• 친환경 포장 트렌드 지원

• ISO 9001:2015 인증 품질 관리

• 1년간의 애프터 서비스 지원

• 당사는 지속적인 산업 생산을 위한 신뢰할 수 있는 병뚜껑 금형 제공에 중점을 둡니다.

• 기술 FAQ

• Q1: 고캐비티 병뚜껑 금형을 설계할 수 있습니까?

예. 생산량 요구 사항에 따라 다중 캐비티 구성이 가능합니다.

Q2: 핫 러너 시스템은 고속 성형에 최적화되어 있습니까?

예. 짧은 사이클 시간을 지원하기 위해 온도 제어 및 유동 균형을 신중하게 설계했습니다.
Q3: 재활용 재료를 지원합니까?

예. 친환경 포장을 위한 PP 및 PE 재료를 완벽하게 지원합니다.
Q4: 캐비티 일관성은 어떻게 제어됩니까?

균형 잡힌 러너 레이아웃과 각 캐비티의 엄격한 치수 검사를 통해 제어됩니다.
Q5: 일반적인 금형 수명은 얼마입니까?

표준 금형은 300,000~500,000 샷으로 평가되며, 연장 수명 옵션도 제공됩니다.
견적 요청

핫 러너 병뚜껑 사출 금형에 대한 견적을 받으려면 다음을 제공하십시오:
캡 3D 도면 또는 샘플

플라스틱 재료 사양

필요한 캐비티 수목표 생산량납품 일정

• 당사의 엔지니어링 팀은 귀하의 요구 사항을 검토하고 상세한 금형 제안서를 제공할 것입니다.
