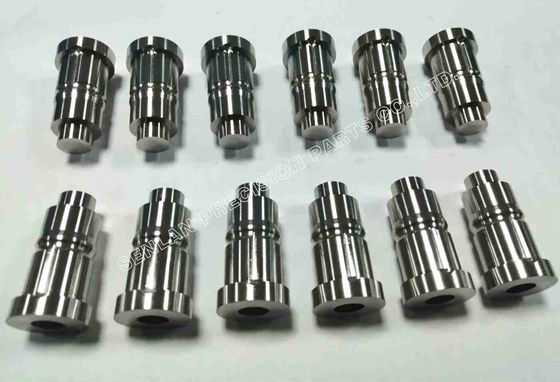

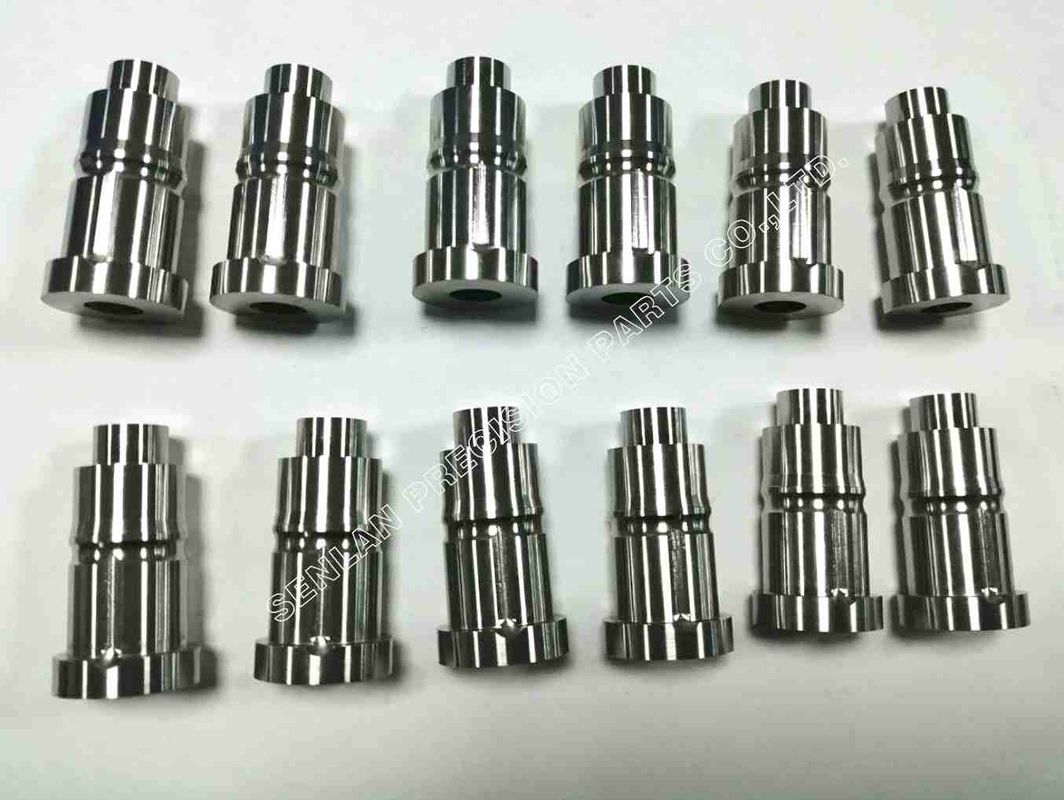

병뚜껑 사출 금형용 정밀 금형 인서트
병뚜껑 금형은 소량의 치수 편차도 생산 손실로 이어질 수 있는 고생산성 도구입니다. 당사의 병뚜껑 사출 금형용 정밀 금형 인서트는 캐비티 간 일관된 성능, 안정적인 조립 적합성 및 긴 사이클 내구성을 위해 제작됩니다. 이 인서트는 캡 금형의 중요 기능을 형성하여 고생산량 생산에서 반복 가능한 부품 품질과 안정적인 금형 가동 시간을 유지하는 데 도움이 됩니다.
맞춤형 정밀 금형 부품 제조업체로서, 당사는 고객 도면에 따라 엄격하게 금형 인서트를 생산하며, 데이터 정확도, 동심도, 표면 마감 및 상호 교환성을 위한 제어된 가공 공정을 사용합니다. 신규 금형 제작 또는 교체용 예비 부품이든, 당사의 인서트는 빠른 사이클과 일관된 성형 결과를 지원하도록 설계되었습니다.
제품 설명
금형 인서트는 금형 플레이트(코어 측 또는 캐비티 측)에 설치되어 부품 형상을 만드는 교체 가능한 성형 부품입니다. 병뚜껑 금형에서는 인서트 스타일 구조가 일반적인데, 이는 서비스 용이성을 개선하고 다중 캐비티 레이아웃 전반에 걸쳐 중요 치수를 제어하는 데 도움이 되기 때문입니다.
병뚜껑 금형에 사용되는 일반적인 인서트 유형
- 내부 캡 형상을 형성하는 코어 인서트 / 코어 핀
- 외부 표면 및 미적 특징을 형성하는 캐비티 인서트
- 목 부분 관련 인서트 (설계에 따라 다름)
- 정렬 및 마모 관리에 사용되는 지지 및 인터페이스 인서트
캡 금형에 인서트가 선호되는 이유
- 쉬운 유지보수: 전체 플레이트를 재작업하는 대신 마모된 인서트를 교체
- 더 나은 일관성: 제어된 인서트 데이터는 다중 캐비티 성능 일치 지원
- 더 빠른 금형 복구: 예비 인서트 세트는 유지보수 중 가동 중단 시간 단축
- 유연한 업그레이드: 인서트 교체는 전체 금형 재제작 없이 설계 업데이트 가능
재료 및 처리
병뚜껑 금형은 종종 긴 생산 사이클을 실행하며 습한 환경이나 잦은 세척 하에서 작동할 수 있습니다. 인서트 재료는 마모, 내식성, 필요한 연마 수준 및 수명 주기 목표에 따라 선택됩니다. 내구성과 이형성을 개선하기 위해 고객 사양에 따라 열처리, 연마 및 선택적 표면 처리/코팅을 적용할 수 있습니다.
응용 분야
이러한 정밀 금형 인서트는 다음과 같은 병뚜껑 사출 금형에 사용됩니다.
- 일치하는 인서트 세트가 필요한 다중 캐비티 캡 금형
- 상호 교환 가능한 예비 인서트가 필요한 고생산량 금형
- 마모되기 쉬운 성형 부품을 교체하는 유지보수 프로그램
- 인서트 기반 설계가 서비스 용이성과 비용 제어를 개선하는 신규 금형 제작
(정확한 캡 설계는 프로젝트마다 다릅니다. 당사는 고객의 도면 및 금형 구조에 따라 인서트를 제작합니다.)
정밀도 및 제조 역량
캡 금형 인서트는 종종 빡빡한 끼움, 동축 특징 및 마감 중요 성형 표면을 포함합니다. 당사는 성형 안정성에 영향을 미치는 매개변수에 중점을 둡니다.
제조 공정
- 정밀 CNC 선반 및 밀링
- 중요 끼움 및 데이터 표면 연삭
- 특수 형상용 EDM / 와이어 EDM (필요시)
- 경도 및 치수 안정성 목표를 위한 열처리 조정
- 성형 표면 연마 / 미세 마감
- 다중 캐비티 주문을 위한 세트 일치 및 일관성 제어
병뚜껑 금형 인서트의 주요 제어 항목
- 금형 플레이트에 반복 가능한 설치를 위한 데이터 기반 가공
- 계단 및 동축 특징의 동심도/흔들림 제어
- 수작업 최소화 및 상호 교환성 유지를 위한 끼움 공차 제어
- 안정적인 이형 및 미적 성능을 위한 표면 마감 관리
- 다중 부품 세트 전반의 일관성 제어 (샘플링 또는 100% 검사 옵션)
검사 및 문서화
- 치수 검사 보고서 제공 가능 (주요 치수 또는 전체 보고서)
- 요청 시 재료 인증서 및 열처리 기록
- 세트 관리를 위한 시리얼 마킹 및 추적성 옵션
고생산량 병뚜껑 성형을 위한 이점
캐비티 간 일관성을 통한 수율 향상
일치하는 인서트는 캐비티 간 치수 변동을 줄여 전체 수율을 향상시키고 분류 또는 스크랩을 줄이는 데 도움이 됩니다.
교체 가능한 부품으로 유지보수 속도 향상
인서트 기반 금형은 마모되기 쉬운 영역을 신속하게 교체할 수 있어 가동 중단 시간을 단축하고 전체 금형 수명을 연장합니다.
안정적인 사이클 및 신뢰할 수 있는 이형
제어된 성형 표면 및 끼움은 일관된 배출 동작을 지원하고 달라붙거나 비정상적인 마모로 인한 예기치 않은 중단을 줄입니다.
총 소유 비용 절감
잘 만들어진 인서트 세트는 재작업 빈도를 줄이고 예측 가능한 유지보수 일정을 지원하며 고생산량 생산 가동 시간을 보호합니다.
견적 요구 사항
병뚜껑 사출 금형용 정밀 금형 인서트를 정확하게 견적하려면 다음을 제공해 주십시오.
- 3D CAD (STEP/IGES) 및 2D 도면 (PDF/DWG)
- 인서트 유형 및 위치 (코어 측 / 캐비티 측)
- 수량 (단일 부품 또는 일치 세트)
- 재료 요구 사항 (또는 추천을 위한 성능 우선 순위)
- 열처리 / 목표 경도 사양
- 성형 영역의 표면 마감 요구 사항 (Ra / 연마 수준)
- 중요 공차 (데이터, 끼움, 흔들림/동심도, 밀봉/기능 영역)
- 금형 인터페이스 세부 정보 (위치 결정 직경/어깨, 고정 방법)
- 검사 요구 사항 (FAI, 보고서 형식, 샘플링 대 100% 검사)
- 리드 타임 및 포장 요구 사항
교체용 인서트인 경우, 짝이 되는 플레이트 인터페이스 치수를 제공하면 드롭인 호환성을 보장하는 데 도움이 됩니다.
자주 묻는 질문
고객 도면 및 표준에 따라 인서트를 제조합니까?
예. 고객의 도면, GD&T 및 데이터 참조에 따라 생산합니다. 공차가 지정되지 않은 경우 승인을 위해 실용적인 공차 계획을 제안할 수 있습니다.
다중 캐비티 캡 금형용 일치 인서트 세트를 공급할 수 있습니까?
예. 제어된 변동성을 가진 일치 세트를 제조하고 주요 치수에 대한 검사 데이터를 제공할 수 있습니다.
캡 금형 인서트에서 일반적으로 가장 중요한 특징은 무엇입니까?
가장 일반적으로 성형 형상, 위치 결정 데이터 및 동축 특징 (흔들림/동심도)입니다. 이는 부품 끼움, 밀봉 성능 및 캐비티 간 일관성에 영향을 미치기 때문입니다.
연마 및 표면 마감을 제공할 수 있습니까?
예. 고객 요구 사항에 따라 성형 표면에 연마 및 미세 마감을 적용할 수 있습니다.
재료 인증서 및 검사 보고서를 제공합니까?
예. 재료 인증서, 열처리 기록 및 치수 보고서는 요청 시 제공됩니다.
신뢰할 수 있는 공급업체가 필요하십니까? 병뚜껑 사출 금형용 정밀 금형 인서트?
귀하의 STEP/2D 도면, 수량, 공차 및 마감 요구 사항, 재료/경도 사양 및 목표 리드 타임을 보내주십시오. 명확한 견적과 품질 문서 옵션으로 신속하게 답변해 드리겠습니다.
