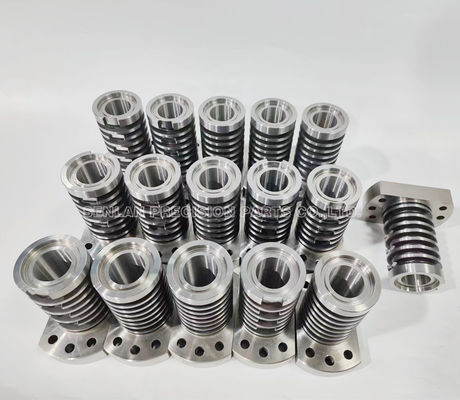

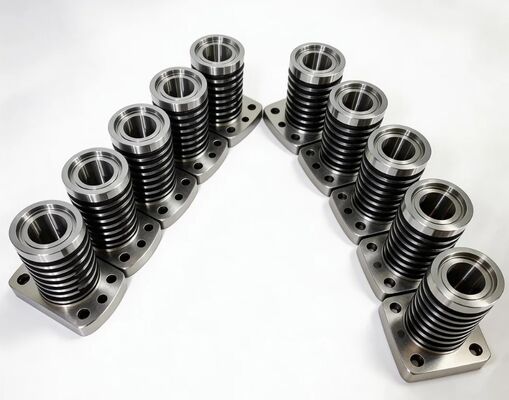

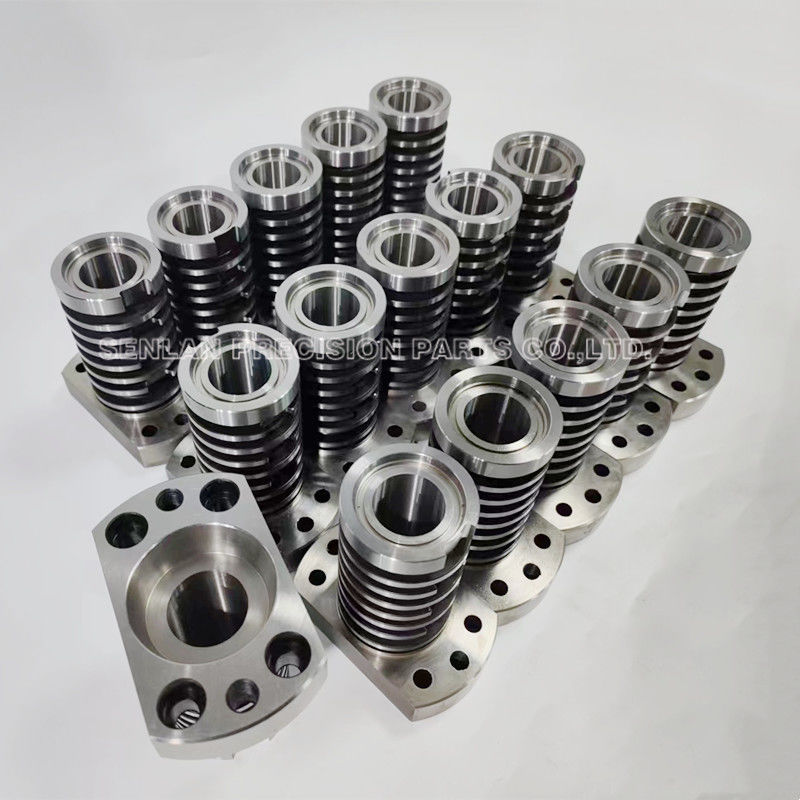

SKD61 플라스틱 주사 펌프용 스레드 코어 삽입
스레드 코어 삽입은 제작에 사용되는 정밀 형성 구성 요소입니다실제 내부 스레드주사조각 부품. 스레드는 기능적인 특징이기 때문에 정확성은 중요합니다. 프로필, 피치 또는 정렬의 작은 오차는 크로스 스레딩, 토크 변동, 누출을 일으킬 수 있습니다.또는 조립 장애.
OurSKD61 스레드 코어 삽입안정적인 가닥 형성 및 장기 내구성을 위해 고객의 그림에 맞게 제작됩니다. SKD61 (JIS) 는 필요한 도구 부품에 널리 사용됩니다.강도, 열 피로 저항성, 안정적인 성능반복적인 주기로, 특히 고압 상태에서 또는 회전/불구절 메커니즘을 가진 폼에서 가닥 코어가 작동 할 때
제품 설명
A스레드 코어 삽입폼의 내부 스레드 특징을 형성합니다. 부분 설계 및 폼 아키텍처에 따라, 그것은비틀기장치또는 다른 탈형 방법. 배출 방식에 관계없이, 가닥 코어는 생산 기간 동안 가닥 품질을 일정하게 유지하기 위해 정확한 기하학과 안정적인 표면 상태를 유지해야합니다.
스레드 코어 삽입이 일반적으로 제어하는 것은:
- 스레드 프로파일, 피치 및 리드 인 기하학
- 일관성 있는 조립과 토크를 위한 스레드-아시스 정렬
- 폼에 반복 설치를 위한 날짜를 찾아
- 풀려나고 가닥의 무결성을 보호하는 표면 완공
- 폼 메커니즘에 필요한 인터페이스 특징
왜 SKD61는 일반적으로 가닥 코어에 사용됩니다:
SKD61은 까다로운 곰팡이 조건에서 균형 잡힌 성능으로 평가됩니다.
- 높은 강도가닥 가장자리에서 쪼개지거나 균열되지 않도록
- 열 피로 저항성반복되는 난방/냉각 주기에
- 실용적인 단단성과 내구성을 위해 안정적인 열처리 반응
- 높은 사이클 도구 부품에 대한 전반적인 신뢰성
최종 경직성, 허용성, 그리고 표면 완성도 등은 당신의 그림과 프로젝트 요구 사항에 맞게 만들어집니다.
일반 스레드 코어 구조:
- 제어된 크레스트/뿌리 기하학과 함께 스레드 형성 섹션
- 안정적인 위치를 위한 위치 어깨/지름
- 유지 세부 사항 (선, 평면, 주요 특징)
- 사용 기간이 길도록 최적화된 마모 구역
신청서
SKD61 스레드 코어 삽입기는플라스틱 주사 폼다음의 경우:
- 실제 내부 가닥 형성을 필요로 하는 곰팡이
- 가닥의 일관성이 수확량에 영향을 미치는 대량 생산
- 부착된 힌트 코어 세트를 필요로 하는 다중 홀리 폼
- 유지보수 효율을 위해 교환 가능한 부품을 사용하는 도구 프로그램
- 비늘을 벗기거나 회전형 탈형 시스템을 이용한 곰팡이 설계
최종 제품은 고객의 디자인에 따라 다릅니다. 우리는 곰팡이 기능과 가닥 기능 성능에 중점을 둡니다.
정밀 및 제조 능력
스레드 코어 삽입은 기하학적 정확성과 열처리 후 안정성을 요구합니다. 우리는 스레드 형태 정확성과 세트 일관성을 보호하기 위해 설계된 프로세스 제어로 제조합니다.
제조 공정:
- 정밀 CNC 턴/프레싱
- 정해진 프로파일 및 허용량으로 가닥 가공
- 크리틱 피트 및 로테이션 데이타를 위한 밀링
- 특수 특성을 위한 EDM / 와이어 EDM
- 목표 강도와 안정성을 위한 열처리 조정
- 가닥 표면 및 마모 구역에 대한 정밀 마감/폴리싱
- 다중 하위 주문에 대한 세트 매칭
힌트 코어에 대한 주요 품질 관리:
- 도면 요구 사항에 따른 스레드 프로필 검증
- 스레드 기하학과 위치 데이터 사이의 중심성/출류 조절
- 부착 설치 및 교환 가능성에 대한 적합성 허용량 제어
- 표면 완공 관리 가열을 줄이고 방출 행동을 개선
- 세트 간 일관성 제어
검사 및 문서:
- 차원 검사 보고서 사용 가능
- 소재 인증서 및 열처리 기록
- 부실 및 세트 관리에 대한 일련 표시/ 추적 가능 옵션
스레드 품질 및 도구 수명에 대한 고객 가치
- 일관성 있는 조립 및 토크 성능- 정밀한 스레드는 횡단 스레드를 줄이고 조립 과정에서 토크를 안정시킵니다.
- 멀티 캐비티 생산에서 더 높은 수확- 매칭 된 스레드 코어 세트는 구멍에서 구멍으로 변이를 줄이고 전반적인 생산 일관성을 향상시킵니다.
- 더 긴 사용 기간- SKD61의 강도와 열 피로 저항은 긴 생산 라인 동안 가닥의 무결성을 유지하는 데 도움이됩니다.
- 교환 가능한 힌트 코어로 더 빠른 유지보수- 교체 가능한 코어는 빠른 교체 수리를 가능하게 하고 큰 폼 재작업 없이 정지 시간을 줄일 수 있습니다.
인용문 에 필요 한 것
SKD61 스레드 코어 삽입기를 정확하게 인용하려면 다음을 알려주세요.
- 3D CAD (STEP/IGES) 및 2D 도면 (PDF/DWG)
- 양 (단 조각 또는 다중 구멍 세트)
- 재료 요구 사항:SKD61
- 열처리/목적 강도 사양
- 스레드 사양 (프로필, 피치, 허용도, 리드인 요구 사항)
- 결정적 허용도 (데이터, 적합도, 분출/집심도, 기능 영역)
- 실과 밀폐 관련 부위에 대한 표면 마감 요구 사항
- 곰팡이 인터페이스 세부 정보 (지름/팔, 유지 방법)
- 검사/문서 필요성 (FAI, 보고서 형식, 샘플링 대 100% 검사)
- 납품 기간 및 포장 요구 사항
기존 코어를 교체할 경우, 짝짓기판/인터페이스 크기를 제공하는 것은 드롭 인 호환성을 보장하는 데 도움이됩니다.
자주 묻는 질문
SKD61은 스레드 코어 삽입에 적합합니까?
예. SKD61은 반복적인 주기에 강도와 안정성을 필요로 하는 도구 부품에 일반적으로 사용됩니다. 가닥 가장자리를 보호하고 장기적인 성능을 유지하는 데 도움이됩니다.
왜 굽힌 가닥 은 때때로 일관성 없는 토크 또는 횡선 가닥 을 나타내는가?
일반적인 원인은 스레드 프로필 오차, 축에 대한 배열, 표면 마무리 문제, 마모 또는 설치 정렬 문제 등입니다. 정밀한 가공과 안정적인 적합성은 이러한 위험을 줄입니다.
다중공개 폼을 위한 힌트 코어 세트를 공급할 수 있나요?
네, 우리는 통제된 변동으로 일치된 세트를 제조할 수 있고
검사 보고서와 재료 인증서를 제공합니까?
예. 검사 보고서, 재료 인증서, 열 처리 기록은 요청에 따라 제공됩니다.
우리에게 당신의STEP/2D 도면, 스레드 사양, 양, 목표 경직, 허용/완료 요구 사항 및 필요한 배송 날짜우리는 SKD61 스레드 코어 삽입에 대한 명확한 가격, 납품 시간 및 품질 문서 옵션으로 신속하게 응답합니다.
