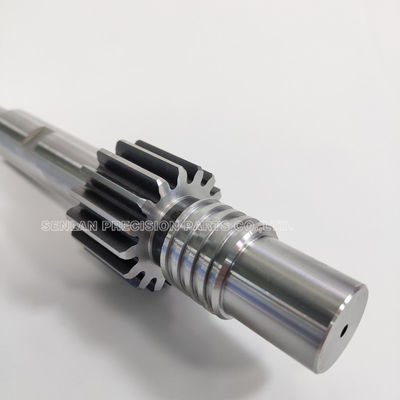

사출 금형용 나사 코어 (풀림 코어)
제품 개요
나사 코어는 정밀 성형 부품으로, 사출 성형 부품에 정확한 내부 나사를 형성하는 데 사용됩니다. 일반 코어와 달리 나사 코어는 성형된 부품을 나사 손상 없이 분리하기 위해 풀림 또는 회전 탈형 메커니즘과 함께 작동하면서 정확한 나사 형상을 유지해야 합니다.
당사의 나사 코어 (나사 코어 핀 / 나사 코어 인서트) 부품은 고객 도면에 따라 맞춤 제작되며, 나사 프로파일, 회전 축에 대한 동심도, 끼워맞춤 인터페이스 및 표면 마감에 대한 엄격한 제어가 이루어집니다. 고생산량 금형의 경우, 교차 나사 체결, 토크 변동, 누출 또는 캡핑/닫힘 불량과 같은 조립 문제를 방지하기 위해 일관된 나사 품질이 필수적입니다.
제품 설명
나사 코어는 성형 부품 내부 (또는 때로는 외부)의 나사를 생성하는 성형 요소입니다. 대부분의 경우 나사 코어는 풀림 시스템의 일부로 작동하며, 코어가 배출 중에 회전하여 나사 형상을 깨끗하게 탈형합니다.나사 코어가 제어해야 하는 사항나사 프로파일, 피치 및 리드인 형상
나사와 코어의 회전 기준면 간의 동축 정렬
- 금형 베이스 또는 코어 플레이트에 대한 안정적인 설치 끼워맞춤
- 끈적임, 씹힘 및 나사 손상을 줄이기 위한 부드러운 표면 마감
- 구동 시스템을 위한 기계적 인터페이스 기능 (설계에 따라 다름)

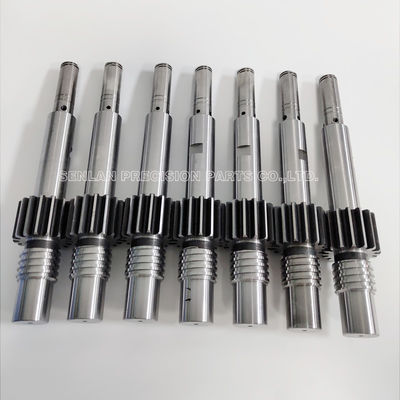

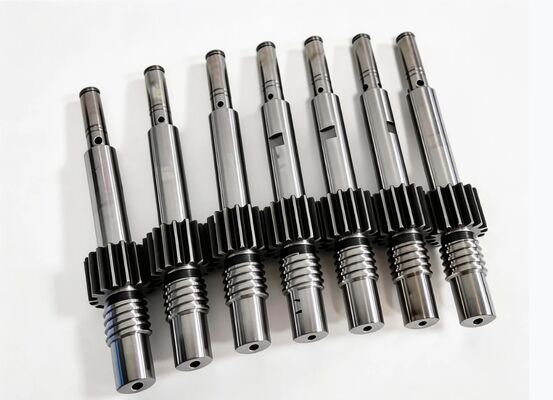

- 일반적인 나사 코어 구조
- 금형 설계에 따라 나사 코어는 다음을 포함할 수 있습니다:
나사 형성 섹션 (내부 나사 프로파일)
반복 가능한 설치를 위한 위치 어깨/직경
- 구동 인터페이스 기능 (기어 시트, 키웨이, 커플링 섹션, 스플라인 등)
- 장기 회전 및 슬라이딩 접촉에 최적화된 내마모 영역
- 재료 및 처리 고려 사항
- 나사 코어는 반복적인 사이클 하에서 내마모성과 치수 안정성을 위해 선택된 공구강으로 종종 생산됩니다. 열처리 및 선택적 표면 처리/코팅은 다음을 기반으로 지정될 수 있습니다:
수지 종류 (충전재/연마재)
필요한 나사 표면 품질 및 탈형 거동
- 생산량 및 예상 수명
- 작동 온도 및 윤활 전략
- 응용 분야
- 나사 코어는
사출 금형
에서 실제 나사 탈형이 필요한 부품에 사용되며, 다음을 포함합니다:풀림 사출 금형 (회전 탈형 시스템)일관된 내부 나사 품질이 요구되는 다중 캐비티 금형
- 나사 안정성이 조립 및 누출 성능에 영향을 미치는 고생산량 금형
- 예방 유지 보수 및 빠른 교체를 위한 예비 코어 프로그램
- (정확한 최종 제품은 고객 설계에 따라 다름; 당사는 금형 기능 및 나사 형상 요구 사항에 중점을 둡니다.)
- 정밀도 및 제조 역량
나사 코어는 형성 정밀도와 기계적 정렬 정밀도 모두를 요구합니다. 당사는 성형 결과 및 풀림 안정성에 직접적인 영향을 미치는 매개변수를 제어합니다.
제조 공정
기준면 및 인터페이스를 위한 정밀 CNC 선반/밀링
지정된 프로파일 및 공차에 대한 나사 가공
- 중요 끼워맞춤 및 회전 기준면을 위한 연삭 (필요시)
- 인터페이스 기능을 위한 EDM / 와이어 EDM (프로젝트에 따라 다름)
- 경도 및 안정성을 위한 열처리 조정
- 나사 표면 및 내마모 영역을 위한 미세 마감/폴리싱

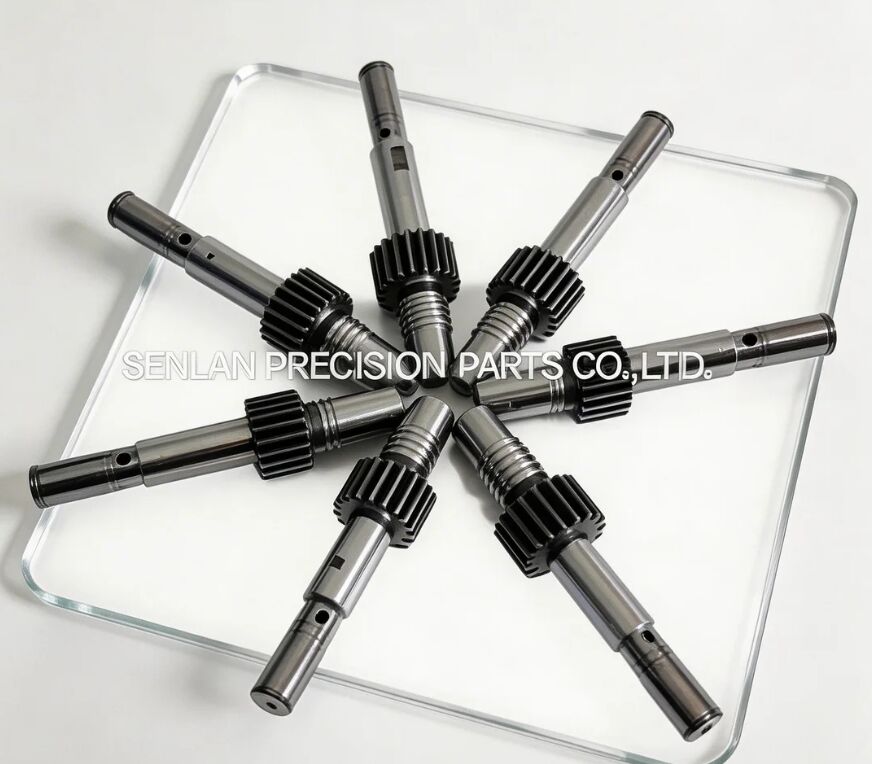

- 다중 캐비티 나사 코어 주문을 위한 세트 매칭
- 주요 품질 관리
- 도면 요구 사항에 따른 나사 프로파일 검증
나사와 회전 기준면 간의 동심도/런아웃 제어
- 설치 및 안내 인터페이스를 위한 끼워맞춤 공차 제어
- 씹힘을 줄이고 분리를 개선하기 위한 표면 마감 관리
- 매칭된 세트 간의 일관성 제어 (샘플링 또는 100% 검사 옵션)
- 검사 및 문서
- 치수 검사 보고서 제공 가능 (주요 기능 또는 전체 보고서)
요청 시 재료 인증서 및 열처리 기록
- 캐비티/세트 관리를 위한 시리얼 마킹/추적성 옵션
- 품질 및 풀림 안정성으로 인한 고객 가치
- 더욱 안정적인 조립 및 일관된 토크
정확한 나사 형상은 교차 나사 체결 위험을 줄이고 자동 조립 라인에서 토크 성능을 안정화합니다.
불량률 감소 및 가동 중단 시간 단축
안정적인 런아웃 제어 및 우수한 표면 마감은 나사 손상, 끈적임 및 풀림 메커니즘 문제를 방지하는 데 도움이 됩니다.
반복 회전 하에서 더 긴 수명
올바른 재료 선택, 열처리 및 내마모 영역 마감은 마모를 줄이고 장기 실행 시 나사 품질을 유지합니다.
교체 가능한 예비 부품으로 유지 보수 시간 단축
교체 가능한 나사 코어는 주요 금형 재작업 없이 신속하게 교체할 수 있어 예측 가능한 유지 보수 일정을 지원합니다.
견적을 위해 필요한 정보
나사 코어의 정확한 견적을 위해 다음 정보를 제공해 주십시오:
3D CAD (STEP/IGES) 및 2D 도면 (PDF/DWG)
나사 사양 (프로파일, 피치, 공차, 리드인 요구 사항)
- 금형 탈형 방법 (풀림/회전 시스템) 및 구동 인터페이스 세부 정보
- 재료 요구 사항 (또는 추천을 위한 수지/생산 조건)
- 열처리/목표 경도 사양
- 나사 및 내마모 영역의 표면 마감 요구 사항
- 수량 (개별 또는 다중 캐비티 세트)
- 검사/문서 요구 사항 (FAI, 보고서 형식, 샘플링 대 100% 검사)
- 납기 및 포장 요구 사항
- 교체 부품인 경우, 결합 인터페이스 치수 (회전 기준면, 구동 시트, 위치 어깨)를 제공하면 드롭인 호환성을 보장하는 데 도움이 됩니다.
- 자주 묻는 질문
나사 부품에 풀림 코어가 필요한 이유는 무엇입니까?
많은 나사 설계는 직선 코어에서 나사를 손상시키지 않고 스트리핑할 수 없습니다. 풀림 코어는 회전하여 나사 형상을 깨끗하게 탈형합니다.
성형 부품에서 교차 나사 체결 또는 일관되지 않은 토크의 원인은 무엇입니까?
일반적인 원인으로는 나사 프로파일 편차, 회전 축에 대한 런아웃, 열악한 표면 마감, 마모 또는 풀림 메커니즘의 정렬 불량 등이 있습니다.
다중 캐비티 금형용 매칭된 나사 코어 세트를 공급할 수 있습니까?
예. 당사는 캐비티 간 일관성을 제어하여 매칭된 세트를 제조하고 주요 나사 및 기준면 기능에 대한 검사 데이터를 제공할 수 있습니다.
구동 인터페이스 기능 (기어 시트, 커플링 섹션 등)을 지원합니까?
예. 당사는 풀림 시스템에 필요한 구동 및 위치 인터페이스 기능을 포함하여 귀하의 도면에 따라 제조합니다.
검사 보고서 및 재료 인증서를 제공합니까?
예. 검사 보고서 및 재료/열처리 인증서는 요청 시 제공됩니다.
엔지니어링
도면을 보내고 나사 요구 사항, 회전 기준면 및 구동 인터페이스 기능을 지정하십시오. 당사의 엔지니어는 제조 가능성을 검토하고 안정적인 풀림 성능과 나사 일관성을 보장하는 생산 계획을 제공할 것입니다.
