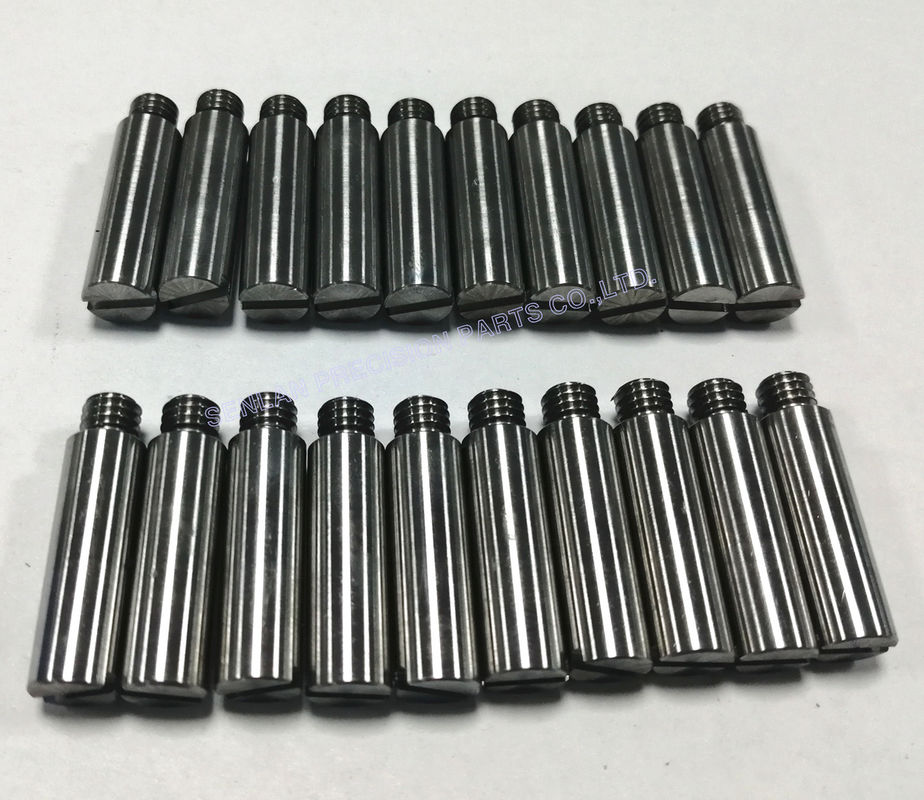

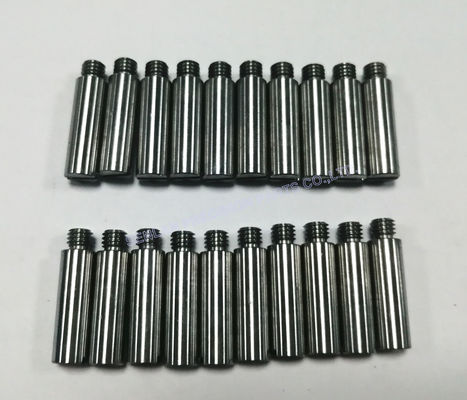

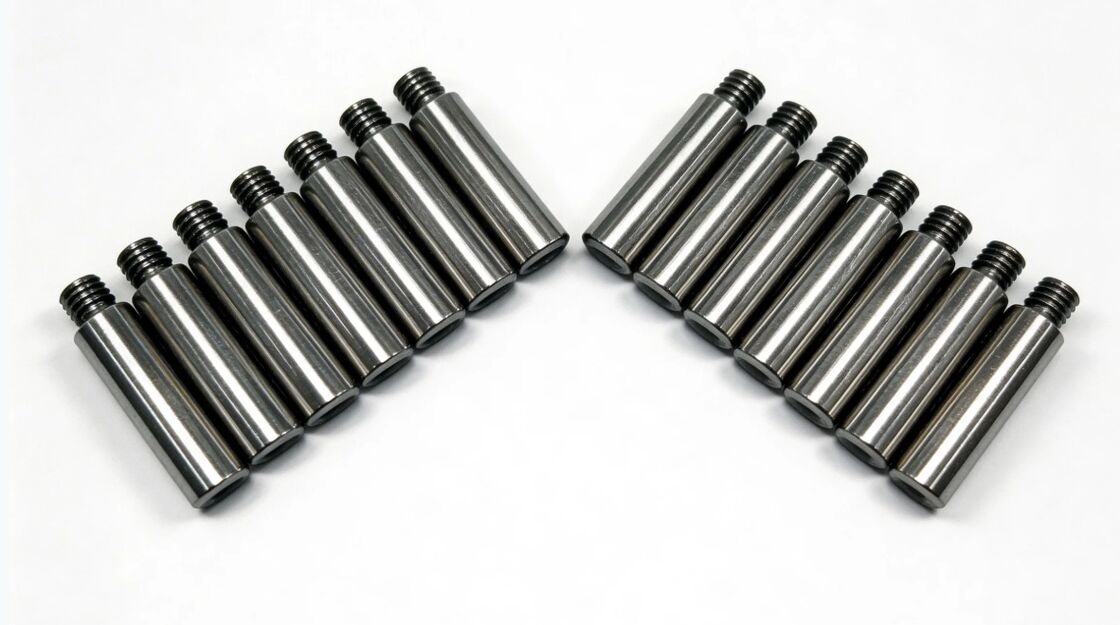

1.2344 다중 캐비티 정밀 금형용 포지셔닝 핀
다중 캐비티 정밀 금형에서는 안정적인 정렬이 매우 중요합니다. 당사의 1.2344 포지셔닝 핀은 고객 도면에 따라 제작되는 정밀 금형 정렬 부품으로, 반복 가능한 위치 결정, 안정적인 금형 닫힘, 일관된 생산 성능을 지원합니다.
1.2344 (H13 등급 열간 공구강)은 반복적인 사이클링 및 접촉 응력을 견뎌야 하는 포지셔닝 및 정렬 부품에 선택됩니다. 당사는 직경 공차, 직진도, 안착 인터페이스 및 표면 마감에 대한 엄격한 제어를 통해 포지셔닝 핀을 가공하고 마감하여 고강도 툴링의 신규 금형 제작 및 교체 프로그램 모두를 지원합니다.
제품 기능 및 설계
포지셔닝 핀의 역할
- 반복 가능한 플레이트 간 및 인서트-플레이트 간 위치 결정
- 보장
- 셧오프 및 캐비티/코어 관계의 안정적인 정렬 유지
- 어긋남 감소 및 정밀 모서리 충격 마모 방지
교체 시 데이터 일관성 유지로 상호 교체 가능한 유지보수 지원
- 일반적인 설계 특징
- 정확한 끼움 맞춤을 위한 정밀 연삭 원통형 본체
- 반복 가능한 설치를 위한 안착 숄더 또는 로케이팅 섹션
- 부드러운 결합을 위한 리드인/챔퍼
장착/제거를 위한 나사산 끝단 또는 고정 기능
- 1.2344 재질 사용 이유
- 균열 및 칩핑에 강한 높은 인성
- 반복적인 사이클링 하에서의 우수한 열 피로 저항성
- 내구성 있는 작업 경도를 위한 안정적인 열처리 반응
까다로운 금형 환경에서의 안정적인 성능
최종 경도, 공차 등급 및 표면 마감은 귀하의 도면 및 금형 요구 사항에 따라 제작됩니다.
적용 분야1.2344 포지셔닝 핀은 다중 캐비티 정밀 금형
- 에 사용되며, 다음을 포함합니다:
- 캐비티 간 일관된 정렬이 필요한 고강도 사출 금형
- 반복 가능한 데이터 위치 결정이 필요한 금형 플레이트 및 인서트 시스템
- 상호 교체 가능한 예비 부품이 필요한 툴링 프로그램
마모된 로케이팅 핀을 교체하는 금형 유지보수 및 개조 프로젝트
정밀도 및 제조 역량
- 제조 공정
- 기본 형상 및 나사산 섹션을 위한 정밀 CNC 선반 가공
- 중요 직경, 직진도 및 안착 표면을 위한 연삭
- 목표 경도 및 안정성을 위한 열처리 조정
- 부드러운 결합 및 마모 감소를 위한 미세 마감/폴리싱
안전한 취급 및 일관된 조립을 위한 디버링 및 모서리 제어
- 주요 품질 관리직경 공차
- 정확한 끼움 맞춤을 위한 제어 (명시된 대로 간극/간섭)직진도
- 결림 및 불균일한 접촉 방지를 위한 제어
- 반복 가능한 위치 결정을 위한 안착 숄더 검증
- 갈림 및 마모 감소를 위한 표면 마감 제어
나사산 끝단이 명시된 경우 나사산 품질 검증
- 검사 및 문서화
- 치수 검사 보고서 제공 가능 (주요 치수)
- 요청 시 재료 인증서 및 열처리 기록
세트 관리를 위한 마킹/추적성 옵션 (필요한 경우)
다중 캐비티 금형 일관성을 위한 고객 가치
더욱 일관된 부품 품질
정확한 위치 결정은 캐비티/코어 관계를 안정적으로 유지하여 어긋남을 줄이고 모든 캐비티에서 반복성을 향상시킵니다.
정밀 부품의 마모 감소
올바른 정렬은 충격 및 불균일한 하중을 줄여 고가의 코어/캐비티 부품의 수명을 연장합니다.
더 빠른 유지보수 및 예측 가능한 교체
일관된 데이터 및 제어된 끼움 맞춤은 드롭인 교체를 가능하게 하여 수작업 및 가동 중지 시간을 줄입니다.
고주기 생산에서의 더 나은 안정성
내구성 있는 재료와 안정적인 마감은 장기 생산에서도 정렬 성능을 유지하는 데 도움이 됩니다.
견적을 위한 필요 사항
- 1.2344 포지셔닝 핀의 정확한 견적을 위해 다음을 제공해 주십시오:
- 2D 도면 (PDF/DWG) 및/또는 3D CAD (STEP/IGES)
- 수량 및 필요한 리드 타임
- 핀 스타일: 직선/계단식, 숄더 세부 정보, 나사산 끝단 요구 사항
- 중요 치수: 직경, 길이, 끼움 맞춤 등급, 안착 인터페이스 치수재료 요구 사항: 1.2344
- (가능한 대체품이 있다면 확인)
- 열처리/경도 요구 사항
- 표면 마감 요구 사항 (명시된 경우)
- 짝이 되는 구멍/부싱 치수 (끼움 맞춤 확인에 유용)
검사/문서 요구 사항 (보고서 형식, 추적성)
자주 묻는 질문
포지셔닝 핀과 가이드 포스트의 차이점은 무엇인가요?
가이드 포스트 (리더 핀)는 금형의 개폐 스트로크를 안내합니다. 포지셔닝 핀은 일반적으로 조립 인터페이스에서 플레이트/인서트의 정밀하고 반복 가능한 위치 결정에 사용됩니다.
포지셔닝 핀이 마모되거나 정렬 문제가 발생하는 이유는 무엇인가요?
일반적인 원인으로는 잘못된 끼움 간극, 불충분한 경도, 열악한 표면 마감, 오염 또는 손상된 짝이 되는 구멍이 있습니다. 올바른 재료 선택과 정밀 연삭은 이러한 위험을 줄입니다.
기존 금형에 맞춰 포지셔닝 핀을 제작할 수 있나요?
예. 도면이나 짝이 되는 인터페이스 치수를 제공해 주시면 드롭인 호환성을 위해 교체 핀을 제작할 수 있습니다.
검사 보고서와 인증서를 제공하나요?
예. 요청 시 검사 보고서 및 재료/열처리 인증서를 제공합니다.1.2344 포지셔닝 핀에 대한 도면 (STEP/2D), 수량, 끼움 맞춤 요구 사항, 목표 경도 및 필요한 배송 날짜를 보내주십시오.
